中低压变频器 FRENIC-Multi
注意
本网站记载的产品信息均是为了选择机型提供参考。实际使用时，请务必仔细阅读"使用说明书"后正确使用。

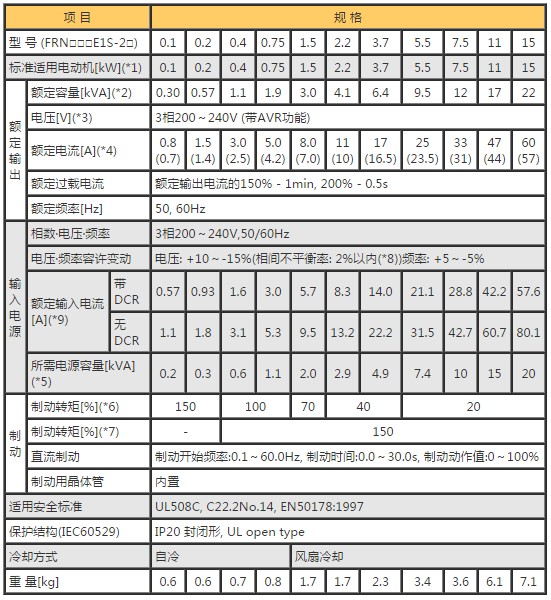

(*1)标准适用电动机是指富士电机的4极标准电动机。(*2)额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。(*3)不能输出高于电源电压的电压。(*4)所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。(*5)表示的是使用直流电抗器(DCR)时的值。(*6)电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)(*7)是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。(*8)相间不平衡率[%] = (最大电压[V]-最小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。(*9)是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注1) PG接口卡内置型以及RS-485通信卡内置型与标准型同一尺寸。 注2) 型号末尾的**根据型号的不同有时为英文字母和数字。**:无(标准型),1P(PG接口卡内置型),12(RS-485通信卡内置型)。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注1) PG接口卡内置型以及RS-485通信卡内置型与标准型同一尺寸。 注2) 型号末尾的**根据型号的不同有时为英文字母和数字。**:无(标准型),1P(PG接口卡内置型),12(RS-485通信卡内置型)。 |
|
|
|
|
|
| ■使用操作面板进行运转、停止及频率设定 | |
|
[配线顺序] (1)进行主电路部的配线。 |
|
|
[操作方法] (1)运转、停止:通过操作面板的按键操作(  )，运转或停止。(2)频率设定:利用  键设定频率。
|
|
| 注1) | 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。 |
| 注2) | 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装我们推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。 |
| 注3) | 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。 |
| 注4) | “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。 |
|
|
|
|
| ■使用外部信号进行运转、停止及频率设定 | |
|
[配线顺序] (1)进行主电路部以及控制电路部的配线。 (2)将功能代码  设定为 (外部信号)。然后，将功能代码 设定在(电压输入(端子12)(DC 0～+10V))， (电流输入(端子C1)(DC+4～20mA))等。
|
|
|
[操作方法] (1)运转、停止:端子FWD-CM间短路时运转，断开时停止。 (2)频率设定:电压输入(DC 0～+10V)，电流输入(DC+4 ～20mA)等。 |
|
| 注1) | 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。 |
| 注2) | 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。 |
| 注3) | 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。 |
| 注4) | “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。 |
| 注5) | 可在端子12-11间输入电压信号(DC 0～+10V，0～+5V，+1～+5V)，也可在端子13、12、11之间连接频率设定器(外部电位器)，设定预设频率。 |
| 注6) | 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要放入同一电缆槽内。(建议间隔距离在10(cm)以上)。交叉时，请和主电路配线呈直角。 |
|
|
|
|
| ■使用外部信号进行运转、停止及频率设定 | |
|
[配线顺序] (1)进行主电路部以及控制电路部的配线。 (2)将功能代码 设定为(外部信号)。然后，将功能代码设定在(电压输入(端子12)(DC 0～+10V))，(电流输入(端子C1)(DC+4～20mA))等。
|
|
|
[操作方法] (1)运转、停止:端子FWD-CM间短路时运转，断开时停止。 (2)频率设定:电压输入(端子12)，电流输入(端子C1)等。 |
|
| 注1) | 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。 |
| 注2) | 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。 |
| 注3) | 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。 |
| 注4) | “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。 |
| 注5) | 可在端子12-11间输入电压信号(DC 0～+10V或0～+5V)，也可在端子13、12、11之间连接频率设定器(外部电位器)，设定预设频率。 |
| 注6) | 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要放入同一电缆槽内。(建议间隔距离在10(cm)以上)。交叉时，请和主电路配线呈直角。 |
| 注7) |
连接电动机时，为了防止干扰，我们推荐使用3相4线式电缆连接。 电动机的接地线请连接在变频器的接地端子  G上。
|
|
|
|
|
| ■使用外部信号进行运转、停止及频率设定 | |
|
[配线顺序] (1)进行主电路部以及控制电路部的配线。 (2)将功能代码 设定为(外部信号)。然后，将功能代码设定在(电压输入(端子12)(DC 0～+10V))，(电流输入(端子C1)(DC+4～20mA))等。
|
|
|
[操作方法] (1)运转、停止:端子FWD-CM间短路时运转，断开时停止。 (2)频率设定:电压输入(端子12)，电流输入(端子C1)等。 |
|
| 注1) | 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。 |
| 注2) | 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。 |
| 注3) | 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。 |
| 注4) | “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。 |
| 注5) | 可在端子12-11间输入电压信号(DC 0～+10V或0～+5V)，也可在端子13、12、11之间连接频率设定器(外部电位器)，设定预设频率。 |
| 注6) | 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要放入同一电缆槽内。(建议间隔距离在10(cm)以上)。交叉时，请和主电路配线呈直角。 |
| 注7) |
连接电动机时，为了防止干扰，我们推荐使用3相4线式电缆连接。 电动机的接地线请连接在变频器的接地端子 G上。
|
